چگونه ظرفیت مناسب ترانس را انتخاب کنیم؟
راهنمای مهندسی تطبیق بار مصرفی با توان ترانسفورماتور
فهرست مطالب
- مقدمه
- مفهوم ظرفیت در ترانسفورماتور توزیع
- تفاوت kW و kVA در انتخاب ترانس ۳ فاز
- مراحل محاسبه بار مصرفی
- اعمال ضریب همزمانی و ضریب توان
- انتخاب ظرفیت نهایی با ضریب اطمینان
- تأثیر نوع بار و شرایط محیطی
- نقش روغن ترانسفورماتور در عملکرد و طول عمر
- ملاحظات توسعه آینده و ساخت و طراحی ترانس ویژه
- اشتباهات رایج در انتخاب ظرفیت
- جمعبندی
- منابع

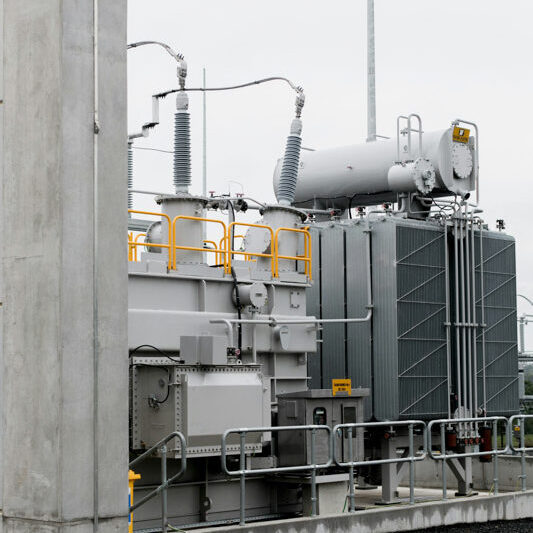

۱. مقدمه
انتخاب ظرفیت مناسب ترانسفورماتور یکی از مهمترین تصمیمها در طراحی شبکه برق صنعتی، تجاری و ساختمانی است. چه در پروژههای مربوط به تجهیزات و لوازم برق صنعتی و چه در سیستمهای توزیع عمومی، عدم تطبیق صحیح بار مصرفی با توان ترانس میتواند منجر به افت ولتاژ، افزایش تلفات، استهلاک زودهنگام و حتی نیاز به تعمیرات ترانسفورماتور در کوتاهمدت شود.
هدف این مقاله ارائه یک چارچوب مهندسی و گامبهگام برای انتخاب ظرفیت صحیح، بهویژه در کاربردهای ترانس ۳ فاز و ترانسفورماتور توزیع است.
۲. مفهوم ظرفیت در ترانسفورماتور توزیع
ظرفیت ترانسفورماتور معمولاً بر حسب kVA (کیلوولتآمپر) بیان میشود. در ترانسفورماتور توزیع، این مقدار نشاندهنده توان ظاهری قابل انتقال در شرایط نامی است.
نکته مهم این است که:
- توان واقعی مصرفی با kW سنجیده میشود.
- ظرفیت ترانس با kVA مشخص میشود.
- اختلاف این دو ناشی از ضریب توان (Power Factor) است.
رابطه بین آنها به شکل زیر است:
kVA = kW / Power Factor
بنابراین برای تطبیق صحیح بار مصرفی با توان ترانس، صرفاً جمع کردن توانهای نامی تجهیزات کافی نیست.
۳. تفاوت kW و kVA در انتخاب ترانس ۳ فاز
در سیستمهای صنعتی، بهویژه در ترانس ۳ فاز، اغلب بارها شامل موتورهای القایی، درایوها، کمپرسورها و سایر تجهیزات القایی هستند. این نوع بارها دارای ضریب توان کمتر از ۱ بوده و جریان راکتیو ایجاد میکنند.
بهعنوان مثال:
اگر بار واقعی برابر ۲۰۰ kW باشد و ضریب توان ۰.۸ باشد:
kVA = ۲۰۰ / ۰.۸ = ۲۵۰ kVA
در نتیجه، ترانسی با ظرفیت ۲۰۰ kVA پاسخگو نخواهد بود و باید حداقل ۲۵۰ kVA یا ظرفیت استاندارد بالاتر انتخاب شود.
۴. مراحل محاسبه بار مصرفی
گام اول: تهیه لیست تجهیزات
در پروژههای مرتبط با تجهیزات و لوازم برق صنعتی باید فهرست کاملی از مصرفکنندهها تهیه شود:
- موتورهای الکتریکی
- سیستمهای روشنایی
- تابلوهای توزیع
- سیستمهای گرمایشی یا سرمایشی
- تجهیزات IT یا صنعتی خاص
برای هر تجهیز این موارد ثبت شود:
- توان نامی (kW)
- ضریب توان
- تعداد
- نوع بار (پیوسته یا مقطعی)
گام دوم: محاسبه مجموع توان نامی
مجموع توان نامی برابر است با:
مجموع (توان هر دستگاه × تعداد)
۵. اعمال ضریب همزمانی و ضریب توان
در عمل همه تجهیزات بهطور همزمان با حداکثر توان کار نمیکنند. بنابراین باید ضریب همزمانی (Diversity Factor) اعمال شود.
بار مؤثر = مجموع توان × ضریب همزمانی
بهعنوان نمونه، در یک واحد صنعتی ممکن است ضریب همزمانی ۰.۷ در نظر گرفته شود.
سپس برای تبدیل kW به kVA:
kVA = بار مؤثر / ضریب توان
این مرحله اساس تطبیق بار مصرفی با توان ترانسفورماتور توزیع است.
۶. انتخاب ظرفیت نهایی با ضریب اطمینان
پس از محاسبه توان ظاهری، نباید همان عدد را مبنای خرید قرار داد. در طراحی استاندارد، ۱۰ تا ۲۵ درصد حاشیه اطمینان لحاظ میشود.
ظرفیت نهایی = kVA محاسبهشده × (۱ + ضریب اطمینان)
این حاشیه از موارد زیر جلوگیری میکند:
- اضافهبار در ساعات پیک
- کاهش عمر عایقها
- نیاز زودهنگام به تعمیرات ترانسفورماتور
۷. تأثیر نوع بار و شرایط محیطی
۷.۱ جریان راهاندازی موتورها
موتورهای القایی در لحظه استارت میتوانند ۵ تا ۷ برابر جریان نامی مصرف کنند. اگر چند موتور بزرگ همزمان راهاندازی شوند، ترانسفورماتور باید توان تحمل این شرایط را داشته باشد.
۷.۲ بارهای غیرخطی
وجود اینورترها، UPS و درایوهای فرکانس متغیر باعث ایجاد هارمونیک میشود. در چنین شرایطی ممکن است نیاز به ساخت و طراحی ترانس ویژه با در نظر گرفتن تلفات اضافی باشد.
۷.۳ دمای محیط
افزایش دمای محیط باعث کاهش ظرفیت عملی ترانس میشود (Derating). در مناطق گرم، انتخاب ظرفیت بالاتر ضروری است.
۸. نقش روغن ترانسفورماتور در عملکرد و طول عمر
در ترانسفورماتورهای روغنی، روغن ترانسفورماتور نقش کلیدی در خنککاری و عایقبندی دارد. اگر ظرفیت ترانس کمتر از نیاز انتخاب شود، افزایش دما موجب تخریب سریع روغن و کاهش خاصیت عایقی آن میشود.
نتایج انتخاب نادرست ظرفیت:
- افزایش دمای سیمپیچ
- کاهش عمر روغن
- افت استقامت دیالکتریک
- افزایش احتمال خرابی
در نتیجه، تطبیق دقیق بار مصرفی با توان ترانس بهصورت مستقیم بر طول عمر روغن و هزینههای نگهداری اثر دارد.
۹. توسعه آینده و ساخت و طراحی ترانس ویژه
در پروژههایی که توسعه آتی پیشبینی میشود، بهتر است ظرفیت ترانس کمی بالاتر انتخاب شود. همچنین در برخی صنایع خاص (مانند کورهها یا صنایع با بار ضربهای)، استفاده از ساخت و طراحی ترانس ویژه توصیه میشود.
این نوع طراحی میتواند شامل:
- تقویت سیستم خنککاری
- طراحی برای تحمل هارمونیک
- بهبود کلاس عایقی
- افزایش ظرفیت حرارتی
باشد.
۱۰. اشتباهات رایج در انتخاب ظرفیت
- انتخاب ترانس صرفاً بر اساس مجموع توان نامی بدون در نظر گرفتن ضریب همزمانی
- بیتوجهی به ضریب توان
- عدم لحاظ حاشیه اطمینان
- نادیده گرفتن شرایط محیطی
- توجه نکردن به توسعه آینده پروژه
این اشتباهات اغلب منجر به افزایش هزینههای تعمیرات ترانسفورماتور و کاهش بهرهوری شبکه میشوند.
۱۱. جمعبندی
برای انتخاب ظرفیت مناسب ترانسفورماتور توزیع باید یک فرآیند مهندسی دقیق طی شود:
- تهیه لیست کامل بارها
- محاسبه مجموع توان واقعی
- اعمال ضریب همزمانی
- تبدیل به kVA با در نظر گرفتن ضریب توان
- افزودن ضریب اطمینان
- بررسی شرایط محیطی و نوع بار
تطبیق صحیح بار مصرفی با توان ترانس، علاوه بر افزایش عمر تجهیز، باعث کاهش تلفات، بهبود راندمان و جلوگیری از هزینههای اضافی در حوزه تجهیزات و لوازم برق صنعتی میشود.
۱۲. منابع
Gupta, J.B., Transformer Engineering: Design and Practice
IEEE Std C۵۷.۱۲.۰۰ – Standard for General Requirements for Liquid-Immersed Distribution Transformers
IEC ۶۰۰۷۶ – Power Transformers (International Electrotechnical Commission)
Pabla, A.S., Electric Power Distribution, McGraw-Hill
Stevenson, W.D., Elements of Power System Analysis, McGraw-Hill
Chapman, S.J., Electric Machinery Fundamentals, McGraw-Hill
